0013-30B5三键触摸+防雾芯片

一. 功能说明

供电方式:DC 12V电源适配器,通过LDO稳压5V。三路触摸按键输入分别控制三路输出:2LED输出;1路防雾开关。

指示灯:共6个指示灯,三个触摸键各有2个指示灯,红色和蓝色分别指示负载工作状态;上电负载无输出均亮红色,当触摸开关打开负载有输出则亮蓝色。

触摸键T1:触摸下开,触摸下关。长按无极调光(长按一次慢慢变亮,再按一次慢慢变暗,从10%至100%亮度,周期3秒无频闪。有断电记忆功能,忆关闭前的亮度、模式和开关。

触摸键T2:短按一下白灯100%亮,再短按一下暖灯100%亮,再短按一下白50%+暖50%亮,依次循环。

触摸T2指示灯说明:接通电源后指示灯是红色,当触摸T1打开后,触摸T2指示灯也是亮蓝色。当人手指触摸到T2时,LED指示灯亮红色,手拿开亮蓝色,(一直按住一直亮红色,松开亮蓝色)。

触摸键T3:短按开关防雾功能,按一下打开防雾,再按一下关闭防雾,依次循环。

二. 电气参数

参数

符号

最小值

典型值

最大值

单位

条件

工作电压

VDD

2.5

3.0

5.0

V

Fcpu = 1MHz

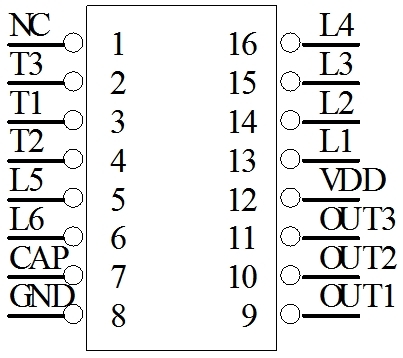

三. 封装脚位图(SOP-16

管脚号

符号

功能描述

1

NC

悬空

2

T3

触摸3

3

T1

触摸1

4

T2

触摸2

5

L5

触摸2红色指示灯

6

L6

触摸2蓝色指示灯

7

CAP

灵敏度调节

8

GND

电源负

9

OUT1

白灯输出,高电平有效

10

OUT2

暖灯输出,高电平有效

11

OUT3

防雾输出,高电平有效

12

VDD

电源正

13

L1

触摸3红色指示灯

14

L2

触摸3蓝色指示灯

15

L3

触摸1红色指示灯

16

L4

触摸1蓝色指示灯

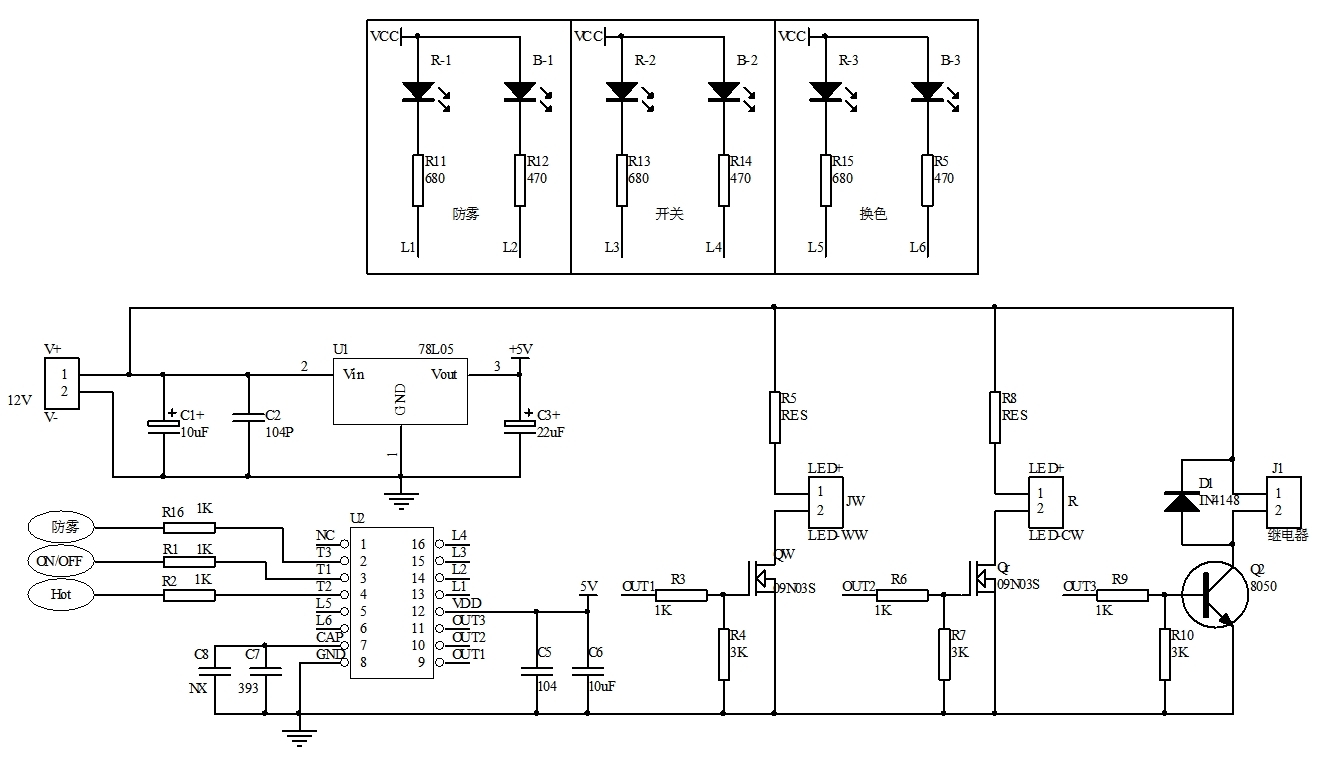

四. 电路图参考

五. 封装尺寸图

六. 版本说明

版本

日期

描述

0013-30B5

2021/7/15

V01初版
