EH2728-9377 低功耗电子开关芯片
一． 功能说明
一路按键输入控制两路电平信号同步输出（可二选一）。上电OUT1为高电平，OUT2为低电平。短按按键触发开机OUT1输出低电平，OUT2输出高电平，再短按按键电平翻转（OUT1输出高电平，OUT2输出低电平），依次循环。开机和关机状态下芯片都是低功耗。
二． 极限参数
Absolute Maximum Ratings
Voltage applied at VDD to VSS .........................................................................................- 0.3V to 6.0V
Voltage applied at any pin to VSS............................................................................- 0.3V to VDD+0.3V
Operating ambient temperature.......................................................................................-40°C to 85°C
Storage ambient temperature ....................................................................................... -40°C to 120°C
三． 电气参数（VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
5 |
|
uA |
VDD=3.0V小于5uA |
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=3.0V小于5uA |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-40 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
90 |
℃ |
|
四． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
KEY |
开关控制脚 |
|
3 |
NC |
悬空 |
|
4 |
NC |
悬空 |
|
5 |
NC |
悬空 |
|
6 |
OUT2 |
上电低电平，触发高电平输出 |
|
7 |
OUT1 |
上电高电平，触发低电平输出 |
|
8 |
GND |
电源负 |

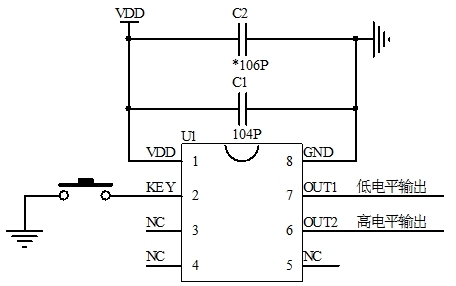

五． 电路图参考

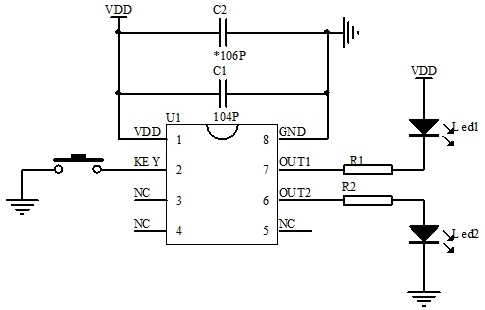

主控推LED应用图参考
*C2电容可根据电源实际需要调整或省略
六． 封装尺寸图（SOP-8）
七.版本说明
|
版本 |
日期 |
描述 |
|
EH2728-9377 |
2022/8/6 |
V01初版 |
|
|
|
|
