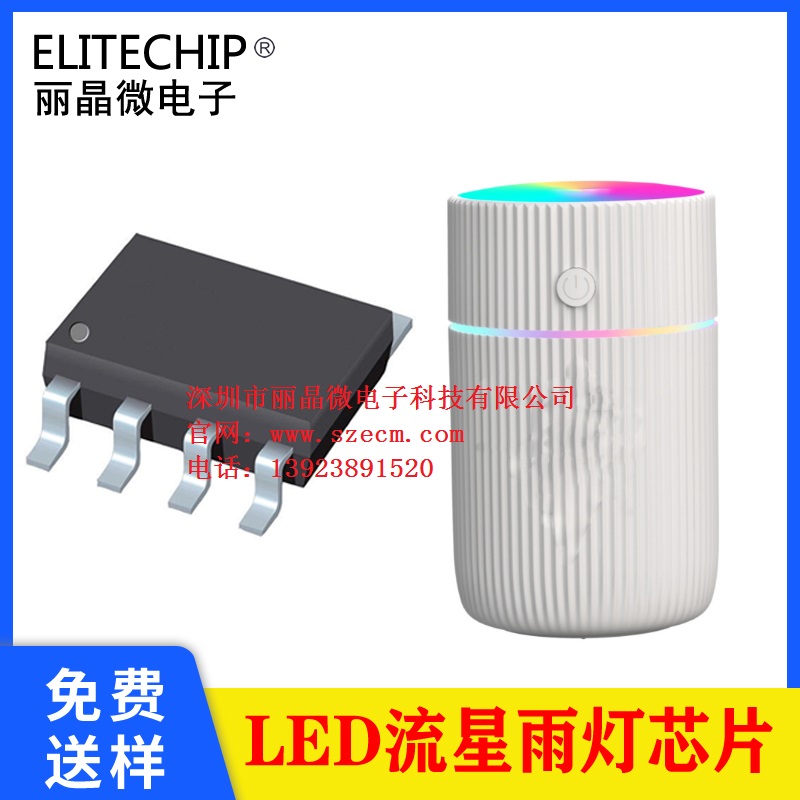

EH220423-1111-A241七彩跑马加湿器芯片
一、功能说明
上电不工作，一路轻触开关Key，一路雾化片OUT，三路LED输出Led1，Led2，Led3
短按Key，开启雾化功能，依次为：常喷（定时4小时），间歇喷开3S停3S（定时6小时），关，依次循环
长按3S Key，开启LED，长按依次为：白光，七彩跑马闪，灭，依次循环
二、电气参数（VDD=5.0V，GND=0,TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.5 |
V |
|
|
工作电流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC 8MHz |
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流低电平输出 |
IOL |
|
30 |
|
mA |
VDD=5.0V,VOL=0.6V |
|
驱动电流高电平输出 |
IOH |
|
20 |
|
mA |
VDD=5.0V,VOH=4.4V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
125 |
℃ |
|
三、 封装脚位图（SOP14）
四、 PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
Led3 |
LED输出脚，高有效 |
|
2 |
Led4 |
LED输出脚，高有效 |
|
3 |
Red |
LED输出脚，高有效 |
|
4 |
VDD |
IC正 |
|
5 |
Green |
LED输出脚，高有效 |
|
6 |
Blue |
LED输出脚，高有效 |
|
7 |
NC |
空接 |
|
8 |
OUT |
雾化片输出脚，高有效 |
|
9 |
Led6 |
LED输出脚，高有效 |
|
10 |
Key |
按键触发、低有效 |
|
11 |
GND |
IC负 |
|
12 |
Led5 |
LED输出脚,高有效 |
|
13 |
Led2 |
LED输出脚，高有效 |
|
14 |
Led1 |
LED输出脚，高有效 |

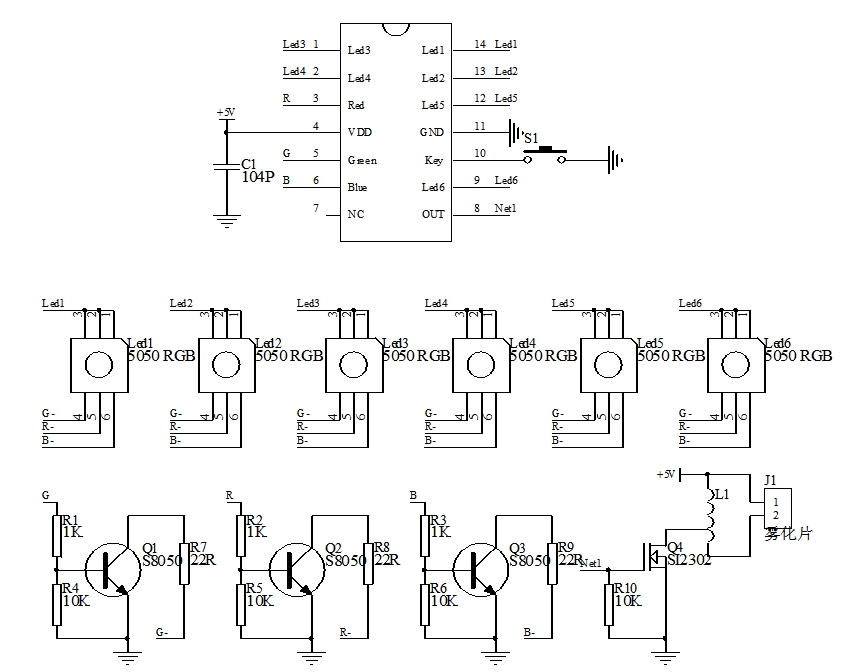

五、参考电路图
六、 封装尺寸图（SOP14）
七、版本说明
|
版本 |
日期 |
描述 |
|
EH220423-1111-A241 |
2022/5/31 |
V01初版 |
