922A-37AD四键触发+遥控+微波感应定时消毒灯芯片
一． 功能说明
供电电压：220v
触发按键功能：上电不工作
① （KEY1）开关键：短按开关机，开机默认定时45分钟。上电不工作，短按一下蜂鸣器响10秒钟停止，延时30秒后（相对应指示灯闪40秒，1HZ/秒 蜂鸣器10秒+延时30秒）消毒灯开始工作，45分钟后停止，时间到自动关闭。
② （KEY2）15分钟键：触发按键，蜂鸣器响10秒钟停止，延时30秒后，（相对应指示灯闪40秒，1HZ/秒 蜂鸣器10秒+延时30秒）；消毒灯开始工作，15分钟后停止，时间到自动关闭。
③ （KEY3）30分钟键：触发按键，蜂鸣器响10秒钟停止，延时30秒后，（相对应指示灯闪40秒，1HZ/秒 蜂鸣器10秒+延时30秒）；消毒灯开始工作，30分钟后停止，时间到自动关闭。
④ （KEY4）60分钟键：触发按键，蜂鸣器响10秒钟停止，延时30秒后，（相对应指示灯闪40秒，1HZ/秒 蜂鸣器10秒+延时30秒）；消毒灯开始工作，60分钟后停止，时间到自动关闭。
无线遥控功能：
① 开关键：短按开关机，开机默认定时45分钟。功能和触发按键相同；
② 15分钟键：功能和触发按键相同；
③ 30分钟键：功能和触发按键相同；
④ 60分钟键：功能和触发按键相同；
人体微波感应功能：
①高低电平信号输出，有人走近输出高电平，消毒灯不工作；人离开后延时输出低电平，延时10-15秒后开始工作。
②在定时过程中，人走近消毒灯停止工作，蜂鸣器响10秒，指示灯闪烁；人离开后延时10-15秒，继续计时（不重新计时）。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作电流 |
IOP |
|
1.5 |
5 |
mA |
Vdd= 3V, 4Mhz |
|
静态电流 |
ISTB |
|
5 |
10 |
uA |
Vdd=3V, ILRC 16Khz |
|
驱动电流低电平输出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驱动电流高电平输出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|
三． 脚位图（SOP-14）
|
管脚号 |
符号 |
功能描述 |
|
1 |
IO1 |
45分钟定时指示灯 |
|
2 |
IO2 |
60分钟定时按键 |
|
3 |
IO3 |
30分钟定时按键 |
|
4 |
VDD |
电源正 |
|
5 |
IO4 |
15分钟定时按键 |
|
6 |
IO5 |
ON/OFF按键 |
|
7 |
IO6 |
微波模块 |
|
8 |
IO7 |
蜂鸣器 |
|
9 |
IO8 |
消毒 |
|
10 |
IO9 |
RF模块 |
|
11 |
GND |
电源负 |
|
12 |
IO10 |
60分钟定时指示灯 |
|
13 |
IO11 |
30分钟定时指示灯 |
|
14 |
IO12 |
15分钟定时指示灯 |

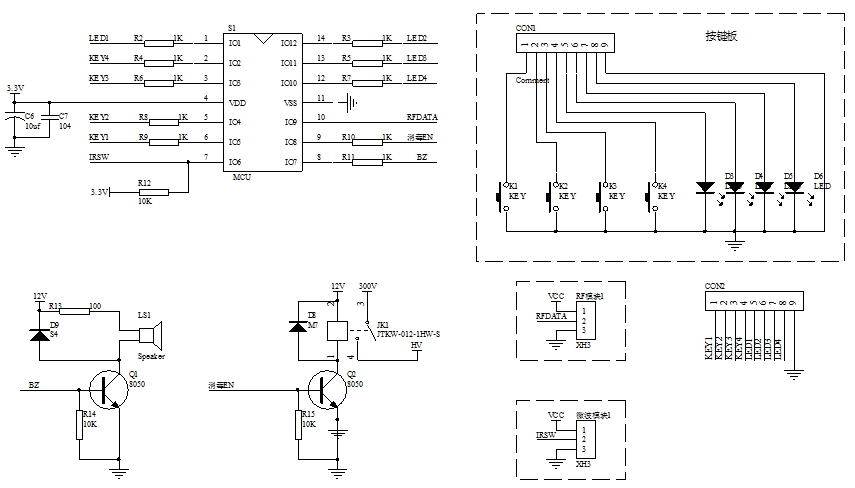

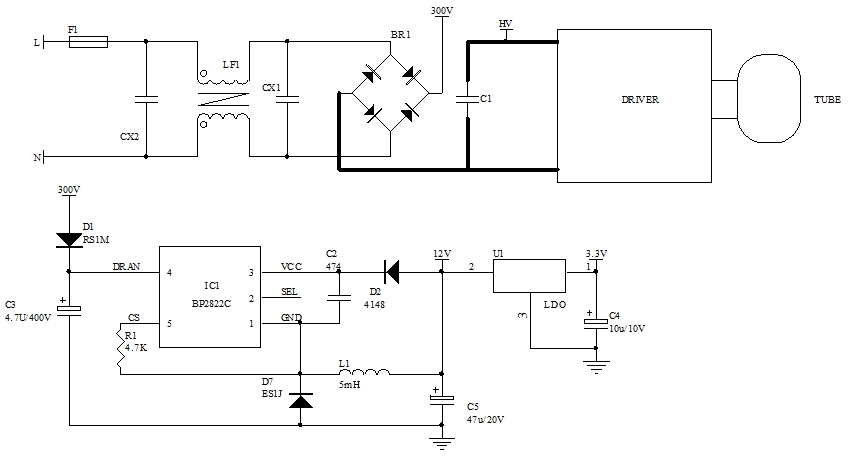

四． 电路图参考
五． 封装尺寸图（SOP-14）
六． 版本说明
|
版本 |
日期 |
描述 |
|
922A-37AD |
2020/6/9 |
V01初版 |
|
|
|
|
