ECJ22064-972626 延时开关芯片+SOS功能
一、功能说明
一个按键Key控制二路输出OUT1,OUT2, 上电不工作，OUT1输出高电平，OUT2输出低电平，短按Key， OUT1输出低电平，OUT2输出高电平，延时1小时后恢复初始上电状态，计时过程中短按有效，恢复初始上电状态
长按Key 1.5S,进入SOS模式且延时1小时，计时过程中短按，退出SOS模式，恢复初始上电状态
二、电气参数（VDD=5.0V，GND=0,TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
125 |
℃ |
|

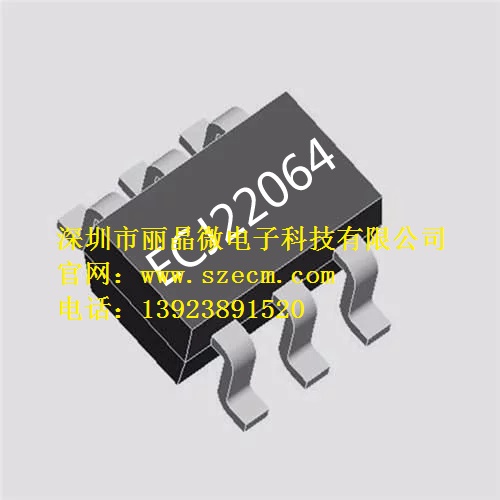

三、封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT1 |
输出脚，低电平有效 |
|
2 |
GND |
IC负极 |
|
3 |
NC |
悬空 |
|
4 |
OUT2 |
输出脚，高平有效 |
|
5 |
VDD |
IC正极 |
|
6 |
Key |
触发按键，低有效 |

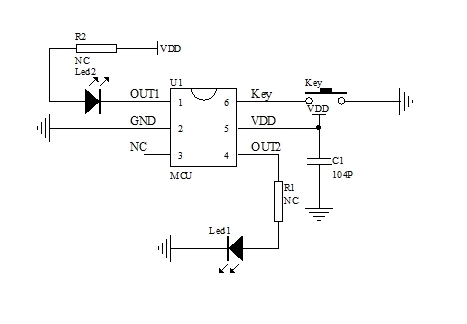

四、电路图参考
五、封装尺寸图（SOT23-6）
六、版本说明
|
版本 |
日期 |
描述 |
|
ECJ22064-972626 |
2022/4/2 |
V01初版 |
