EH220414-966E-4634 长按3秒开长按1秒关芯片
一、 功能说明
单个按键KEY，控制一路输出OUT，上电不工作,长按按键3秒开机，OUT输出高电平有效,工作中长按按键1秒关机，OUT输出是低电平
二、 极限参数
|
Supply voltage (Vdd)…………………- 0.3V ~ 6.0V |
|
Input in voltage (Vin)……………… Vss – 0.2V ~ Vdd + 0.2V |
|
Operating ambient temperature (Topr) ……………-20℃ ~ + 85℃ |
|
Storage ambient temperature (Tstor) …………………–40℃ ~ + 125℃ |
三、 电气参数（VDD=5.0V，GND=0，TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作电流 |
IOP |
|
1.5 |
5 |
mA |
Vdd= 3V, 4Mhz |
|
静态电流 |
ISTB |
|
5 |
10 |
uA |
Vdd=3V, ILRC 16Khz |
|
驱动电流低电平输出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驱动电流高电平输出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|
四、 封装脚位图（SOP8）
五、 PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
P15 |
NC |
|
3 |
P14 |
按键触发，低有效 |
|
4 |
P13 |
上拉接VDD |
|
5 |
P12 |
NC |
|
6 |
P11 |
输出脚，高有效 |
|
7 |
P10 |
NC |
|
8 |
GND |
IC负极 |

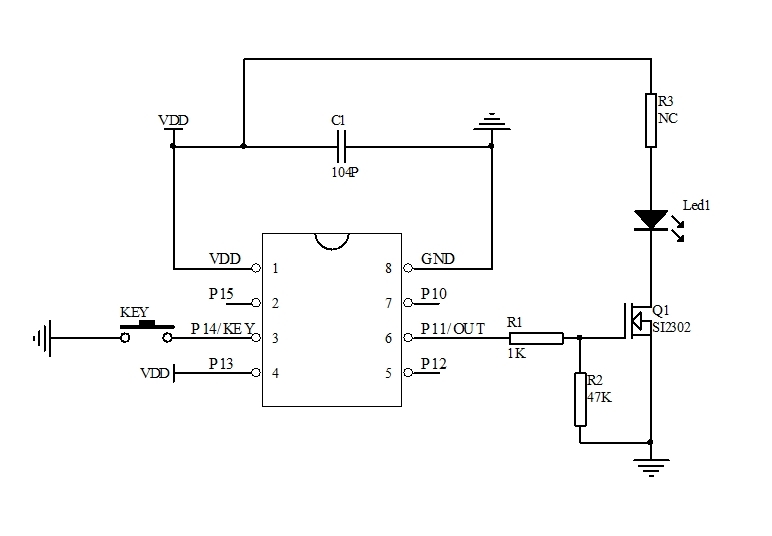

六、 参考电路图
七、 封装尺寸图（SOP8）
八、 版本说明
|
版本 |
日期 |
描述 |
|
EH220414-966E-4634 |
2022/4/20 |
V01初版 |
|
|
|
|
